タミヤ ハイラックス Bruiser製作記 その4

前回までで、約3ヶ月(内1ヶ月は放置)かけて製作したBruiserが完成したので、今回は最終回として、撮影した結果を披露してみたい。使用したカメラはソニーのRX100M2で、ホワイトバランスは室内灯に合わせて微調整した。

f:id:Engineer2002:20170619070627j:plain

前。



f:id:Engineer2002:20170619070612j:plain

後ろ。



f:id:Engineer2002:20170619071225j:plain

斜め前。



f:id:Engineer2002:20170619071708j:plain

斜め後ろ。



f:id:Engineer2002:20170619071832j:plain

大きさ比較のため、アバンテを横に並べてみた。



f:id:Engineer2002:20170619071651j:plain

ギャー。



f:id:Engineer2002:20170619071816j:plain

仲直り。



f:id:Engineer2002:20170619072020j:plain

迫力のアングル。こんなんが迫ってきたらもう泣くしかない。



f:id:Engineer2002:20170619072004j:plain

ピカーッ。



動画も撮影したので、YouTubeにアップロードしてみた。エンジン音や、車体の振動、LEDライトなど、リアリティを高めるギミックが伝われば幸いである。



今後は盆栽のように、たまに見て動かして遊ぼうかな、と。次は何を作ろう。

タミヤ ハイラックス Bruiser製作記 その3

前回は、プロポを操作して前後左右に動かせる「ラジコンカーっぽいもの」に、LEDライト・音・振動を司るマルチファンクションユニットMFC-02を無理矢理(?)インストールところまで進めた。今回はいよいよ大詰め、ボディ製作に取り掛かる。

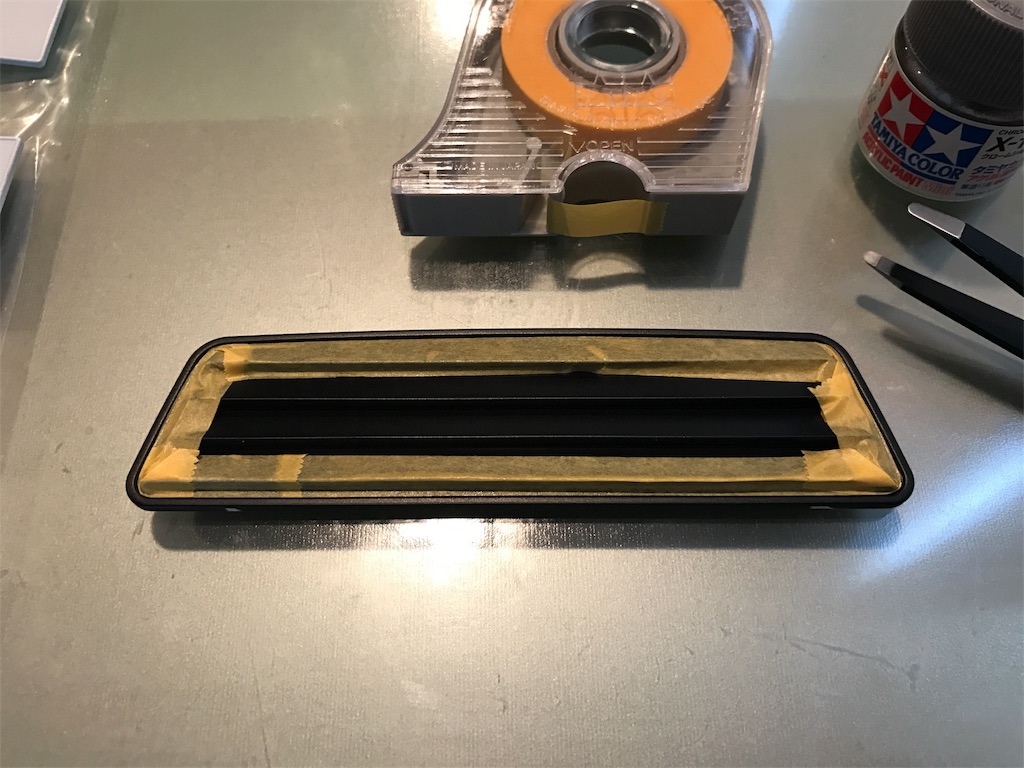

取説上最後のE工程。まずはキャブ後部の窓。セミグロスブラックでスプレーした後、縁をシルバーで筆塗りするため、マスキング。

f:id:Engineer2002:20170409104920j:image

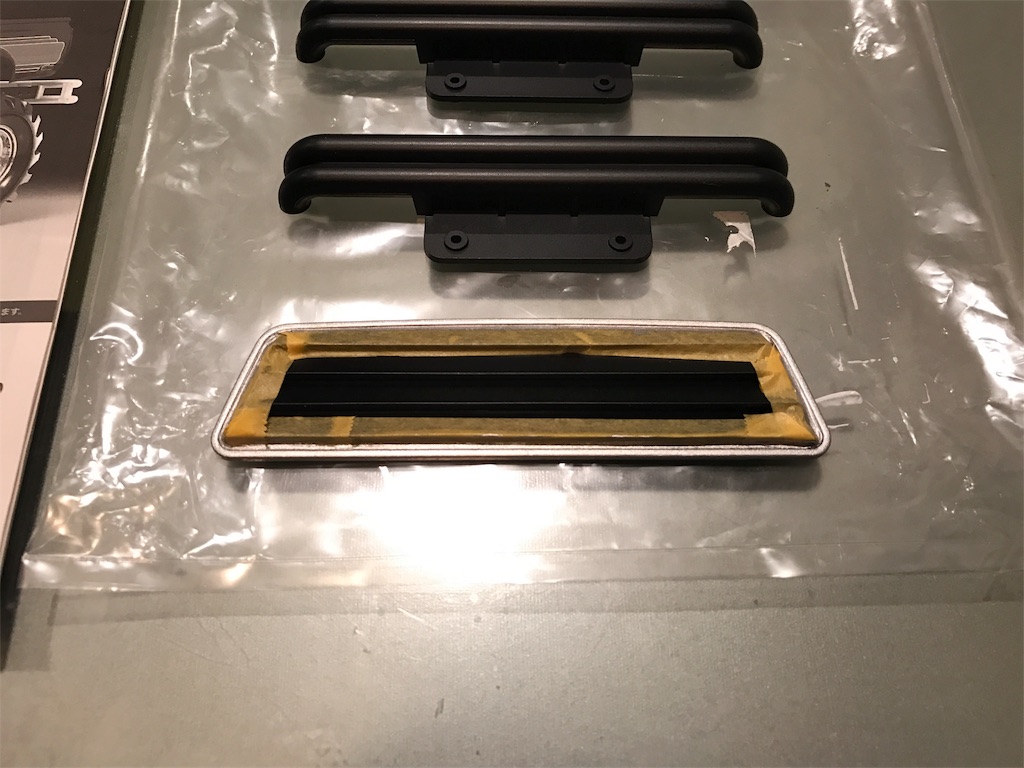

マスキングされてるので、心置きなく筆塗り。

f:id:Engineer2002:20170409104941j:image

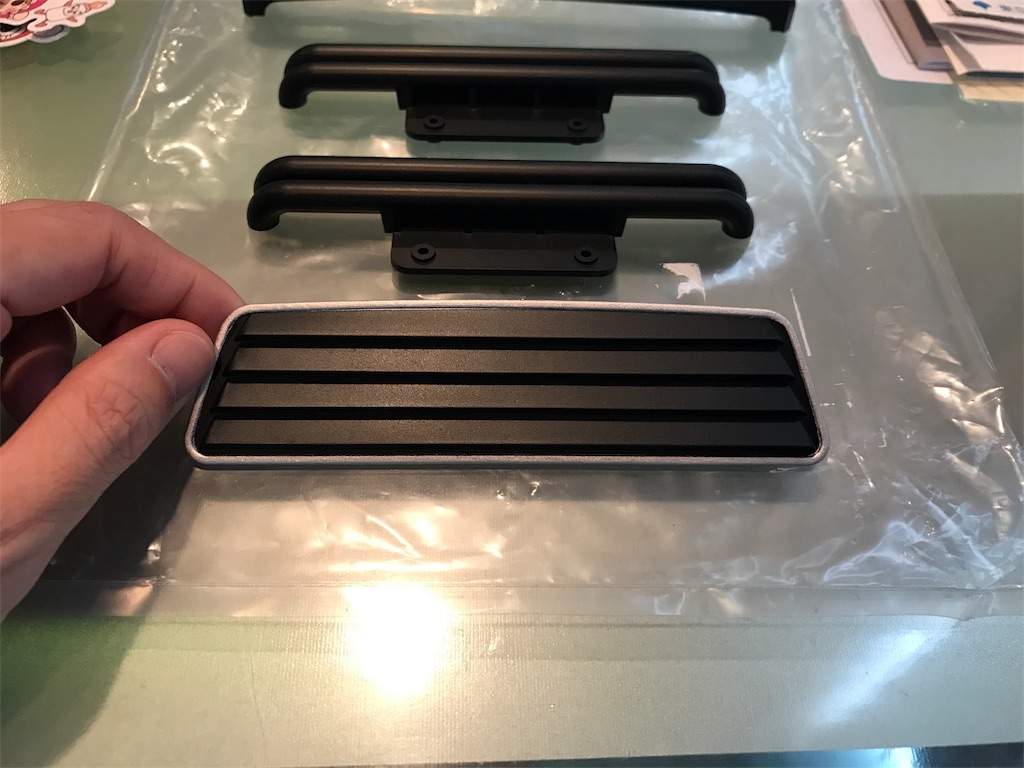

マスキングをはがして完成。

f:id:Engineer2002:20170409105000j:image

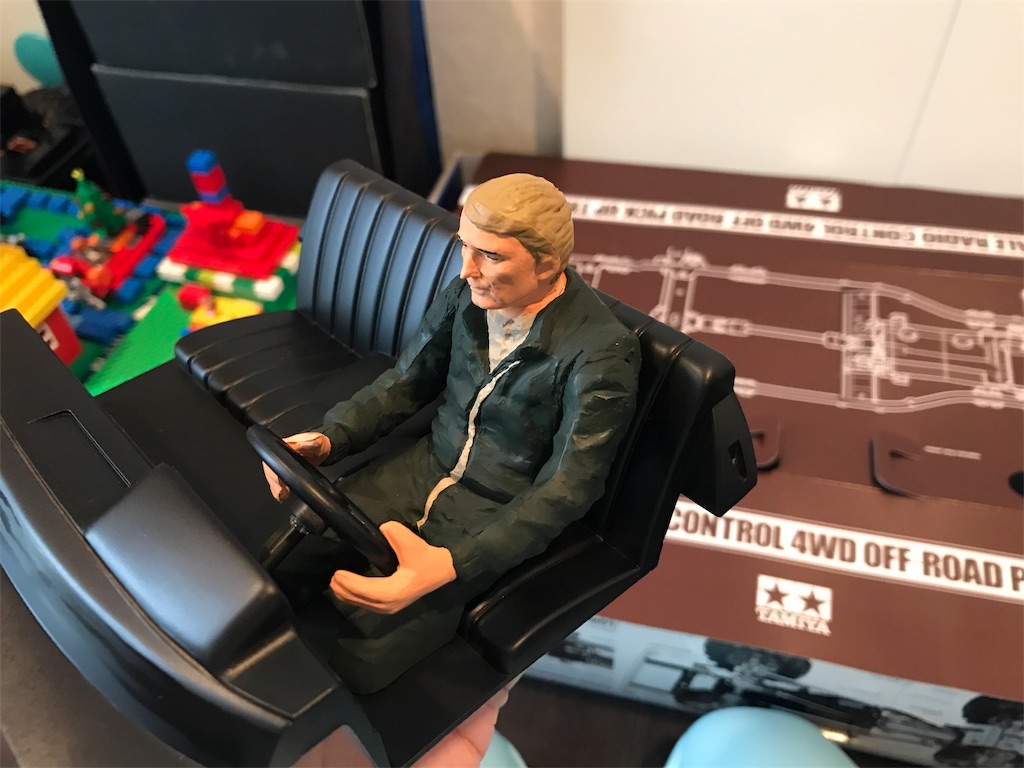

載せるおじさん人形をオプション購入。腕と胴体の接合部分が上手く合わなかったので、シューグーですき間を埋めながら固定。

f:id:Engineer2002:20170409105021j:image

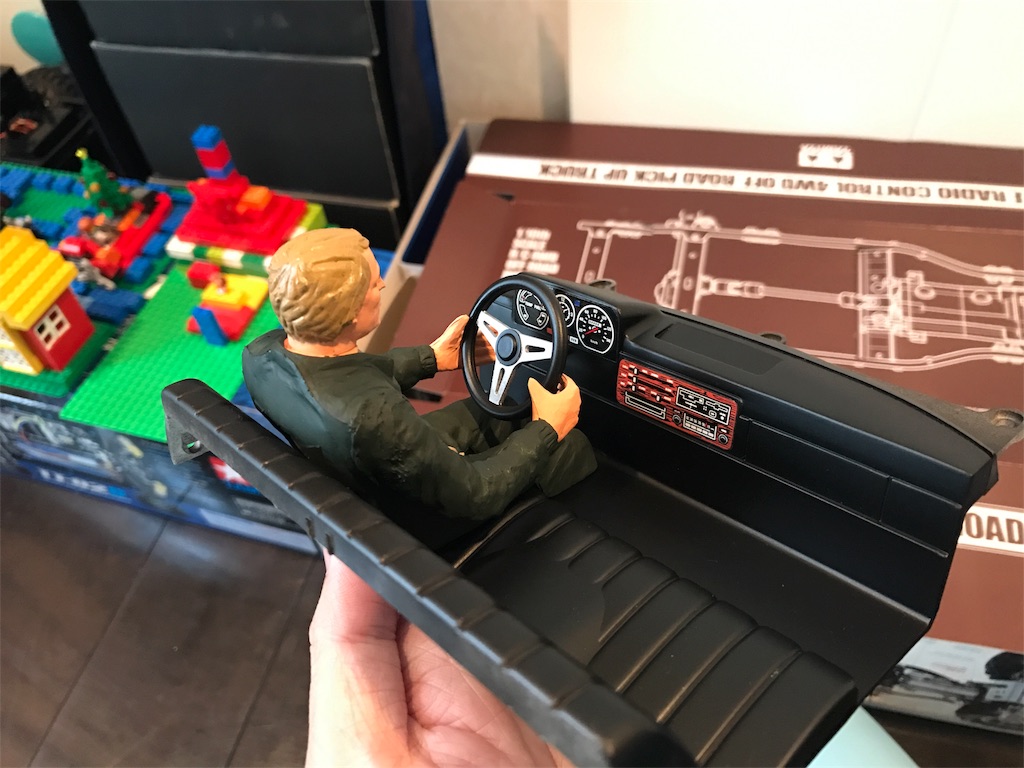

後ろから見るとこんな感じ。ハンドルは横着してマスキングせずにシルバー筆塗り。

f:id:Engineer2002:20170409105037j:image

ボディ塗装は、裏側も塗ることを忘れてて、スプレー缶を追加購入。Bruiser標準のブルーを3本消費。

f:id:Engineer2002:20170409105055j:image

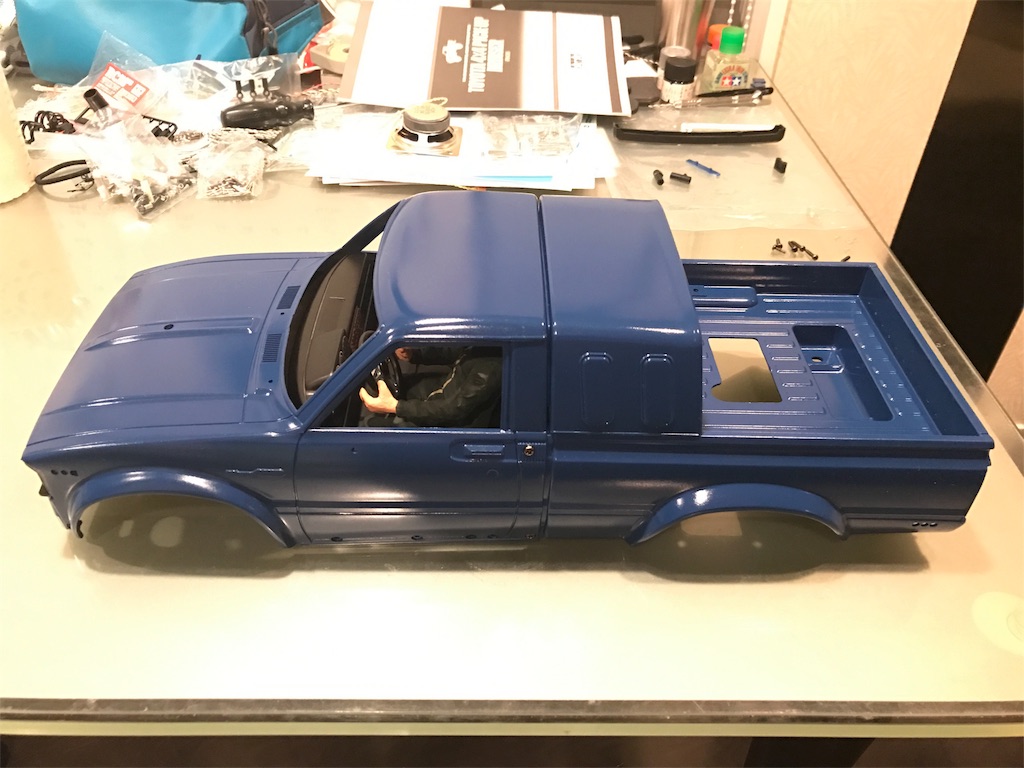

独自点ということで、キャブを青くしてみた。一体感が出そうな予感。

f:id:Engineer2002:20170409105106j:image

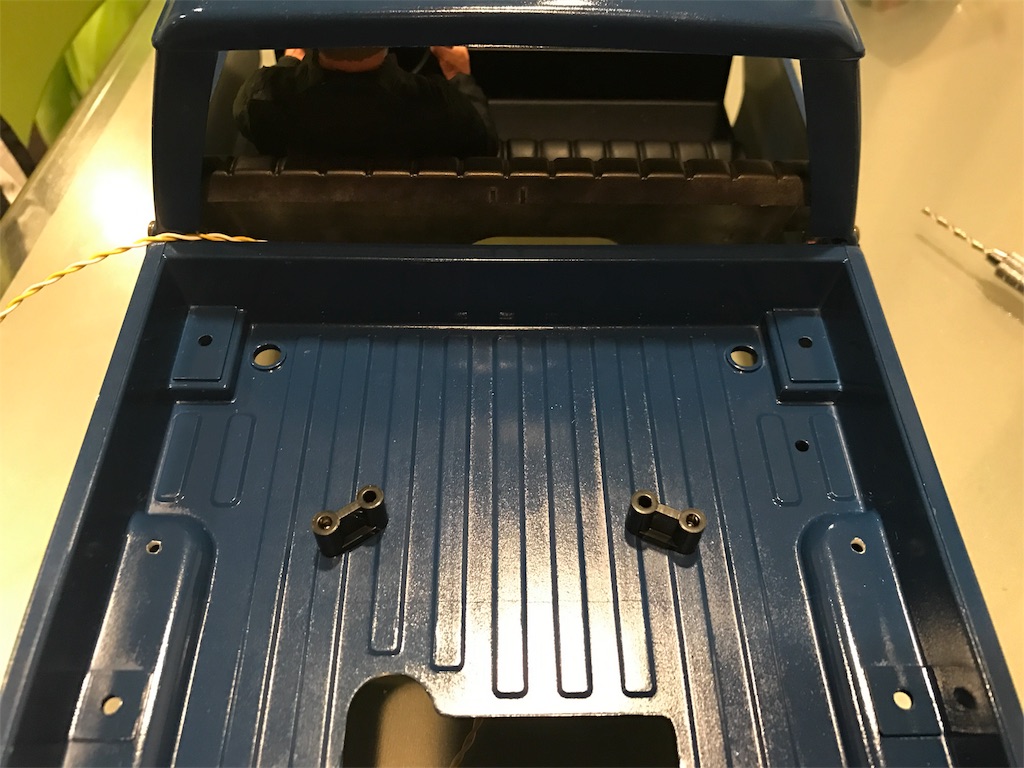

ここでようやくスピーカー取り付け。ここでも、固定出来れば良いのでは?という思いから、キャブに隠れる荷台部分へ固定することとした。スペーサーを取り付けて・・・。

f:id:Engineer2002:20170409105118j:image

ネットを挟んで固定完了!

f:id:Engineer2002:20170409105128j:image

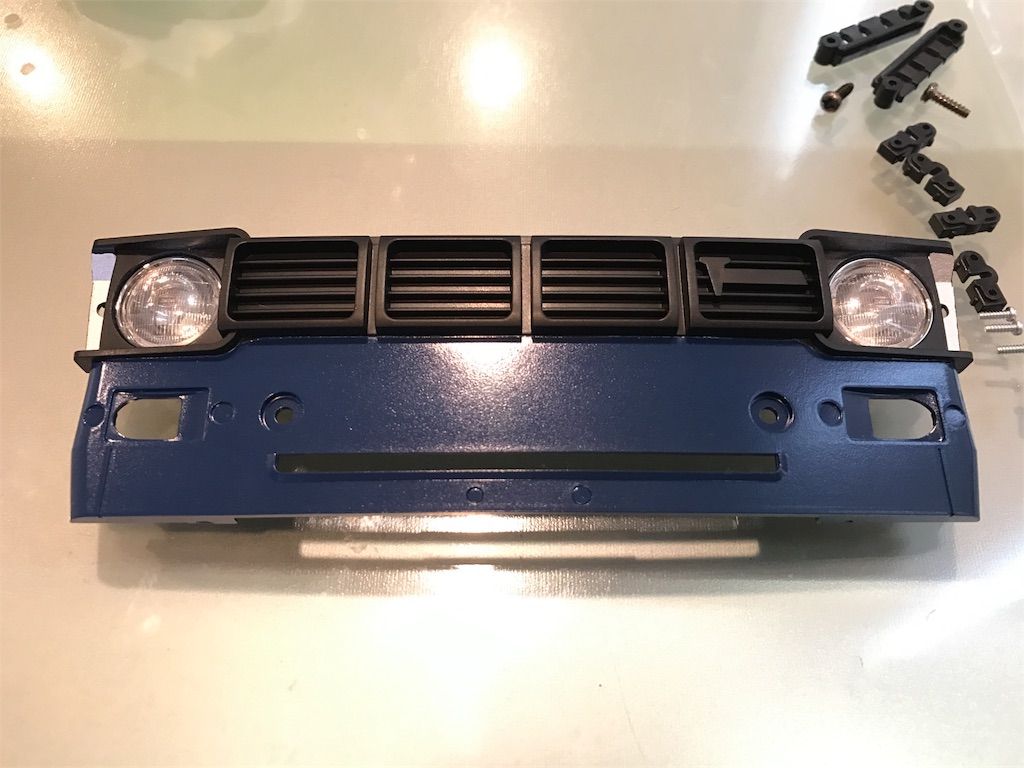

続いて、大事な顔の製作。下部は黒いプラスチックだったので、マスキングしてから、白いサーフェサーを吹いて、ボディ色でスプレーして仕上げた。

f:id:Engineer2002:20170409105148j:image

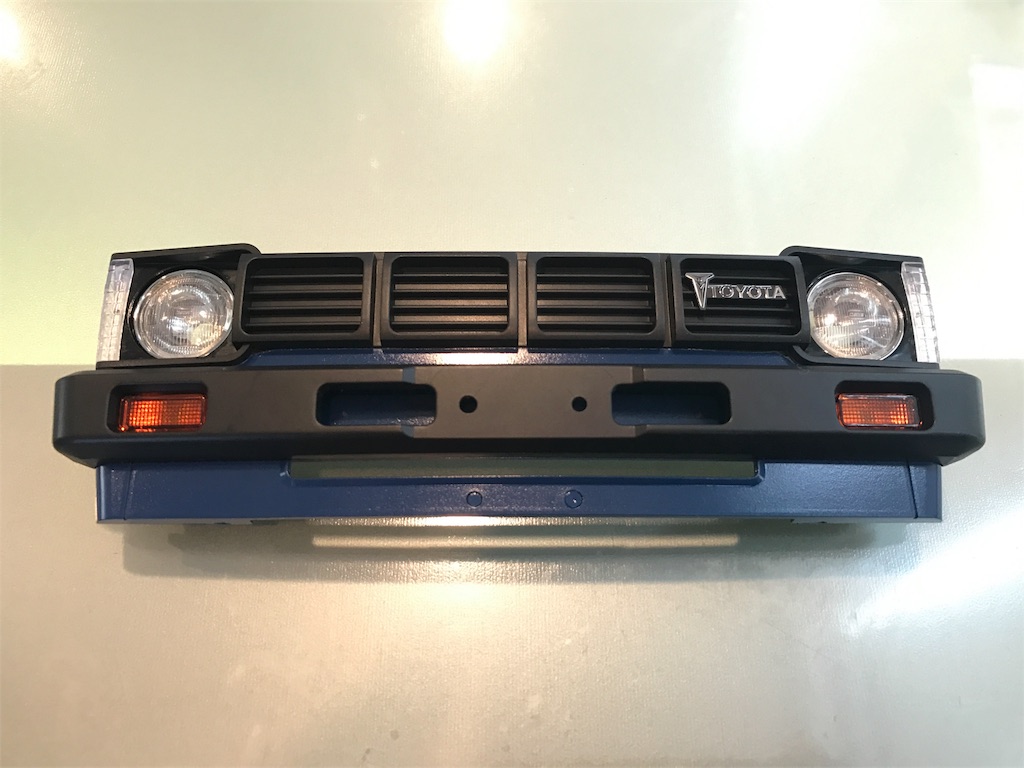

バンパーを取り付けて、完成。サブロクハイラックスは、イイ顔してるね。

f:id:Engineer2002:20170409105159j:image

 では次に、テールランプの塗り分けに取り掛かる。ブレーキランプ、バックランプ、ウィンカーランプを細いセミグロスブラックで塗り分けるのだが、ここが今回一番細かいマスキングとなった。

f:id:Engineer2002:20170619061930j:plain

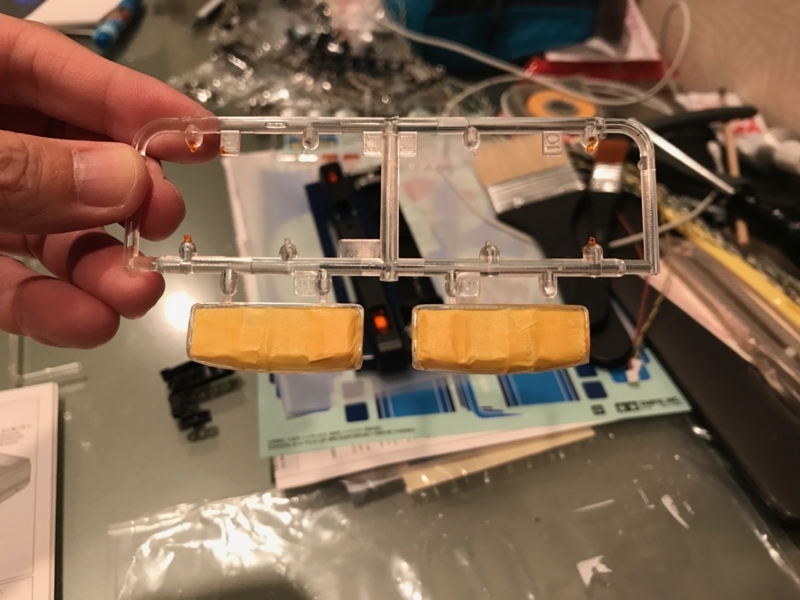

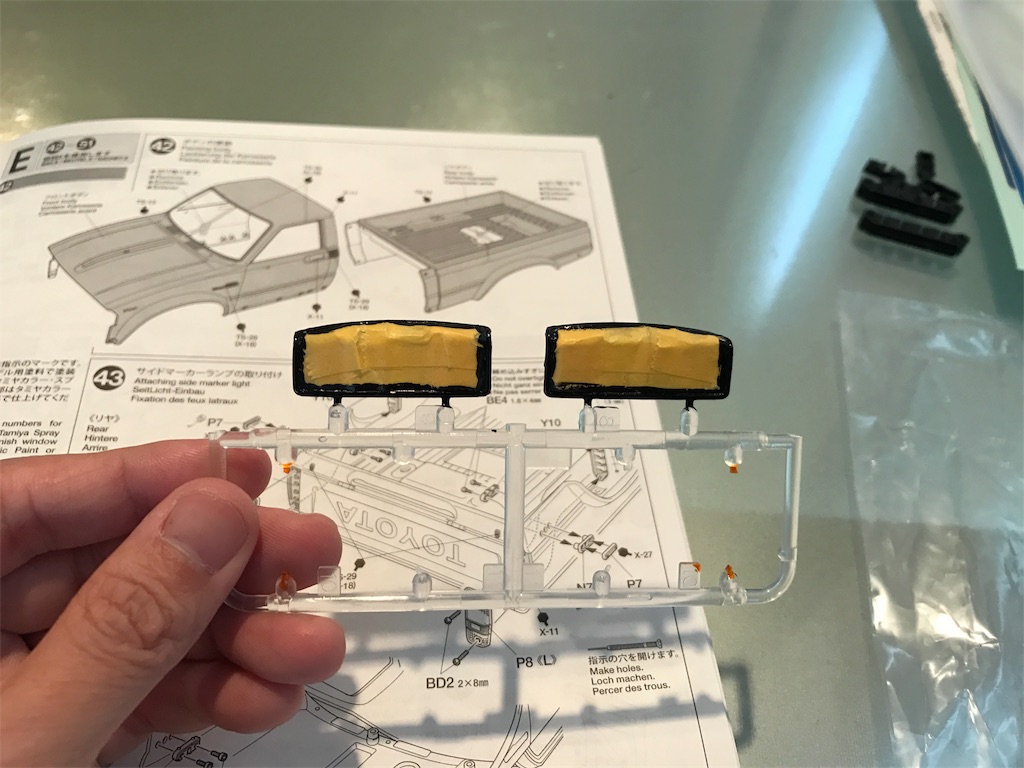

まずは真ん中をマスキングして・・・。

f:id:Engineer2002:20170409105301j:plain

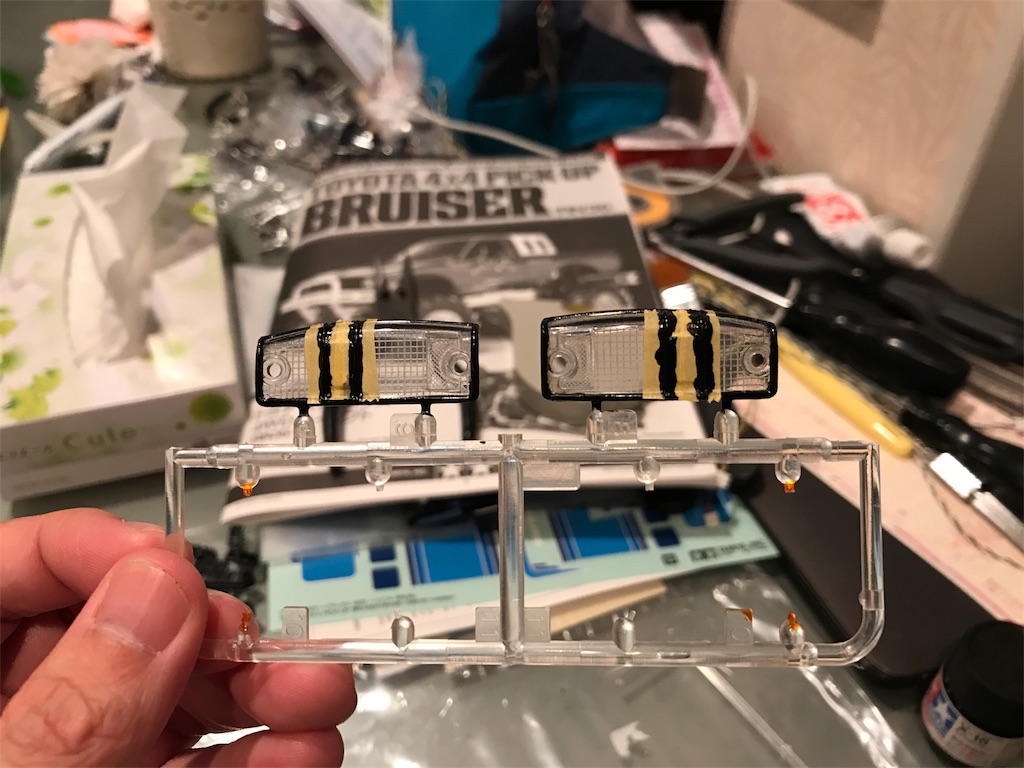

 ペタペタ。

f:id:Engineer2002:20170409105313j:plain

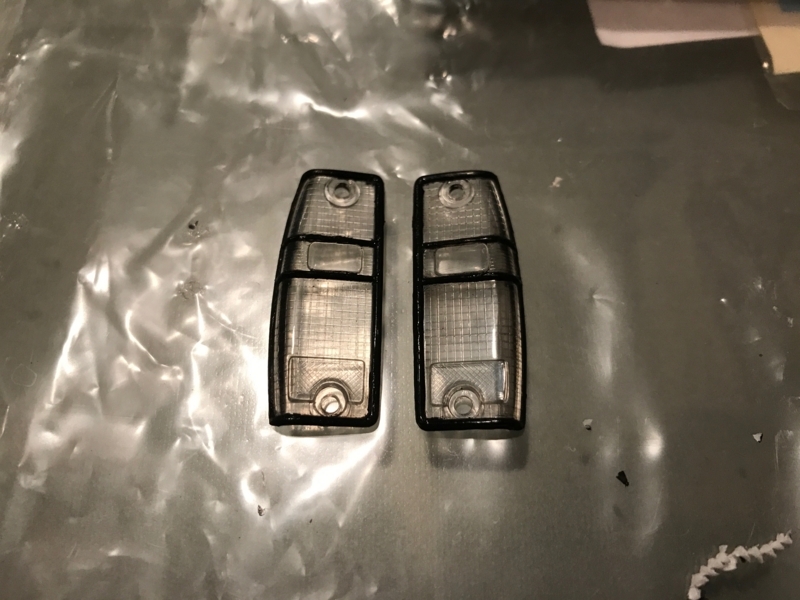

バックランプの周囲も黒くペタペタ。

f:id:Engineer2002:20170619061919j:plain

 細かい部分を修正して完成。ものすごく時間がかかる割に進まない。

f:id:Engineer2002:20170619061909j:plain

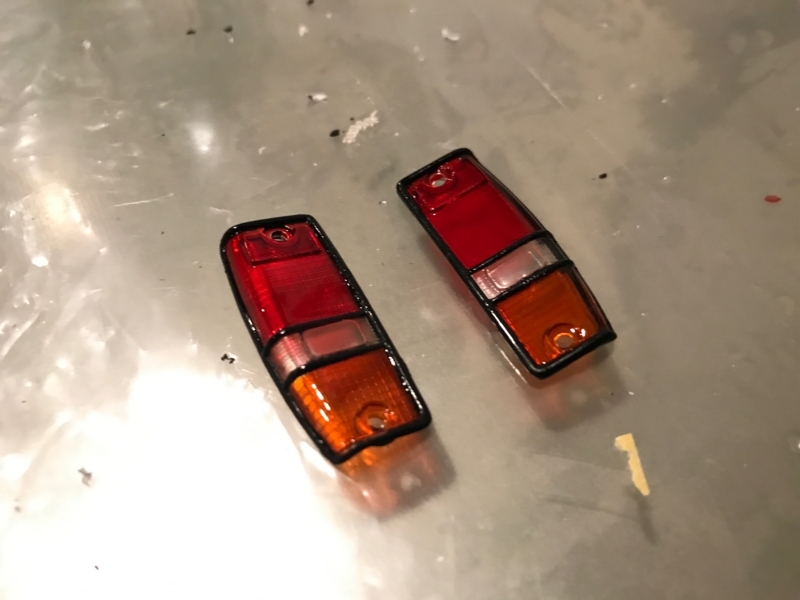

クリアーレッドとクリアーオレンジを厚塗りして照りを出す。

f:id:Engineer2002:20170619061859j:plain

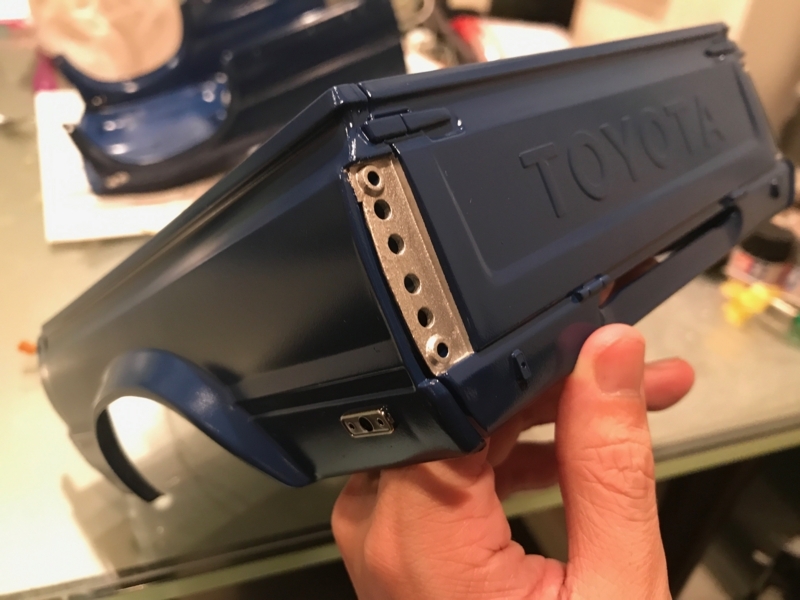

ボディ側もクロームシルバーで筆塗りして・・・。

f:id:Engineer2002:20170619061849j:plain

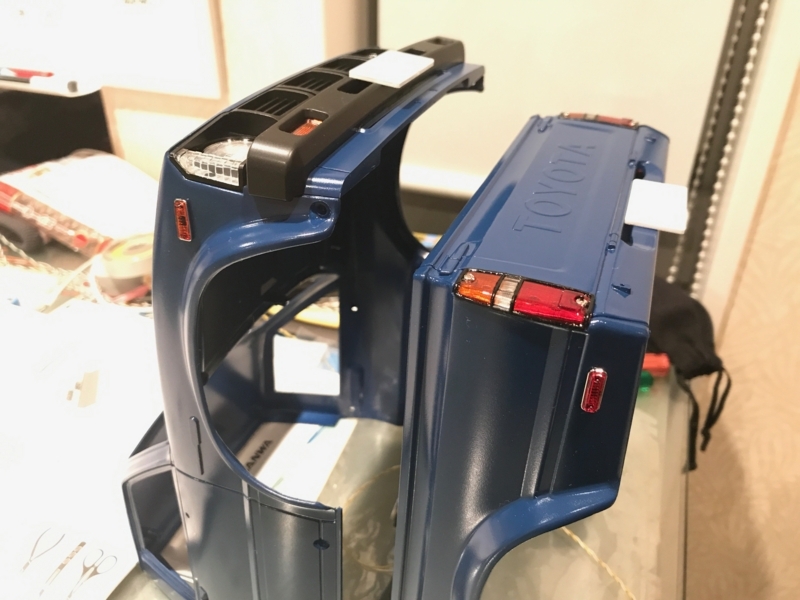

これでフロントとリアが完成。いい感じ。

f:id:Engineer2002:20170619062125j:plain

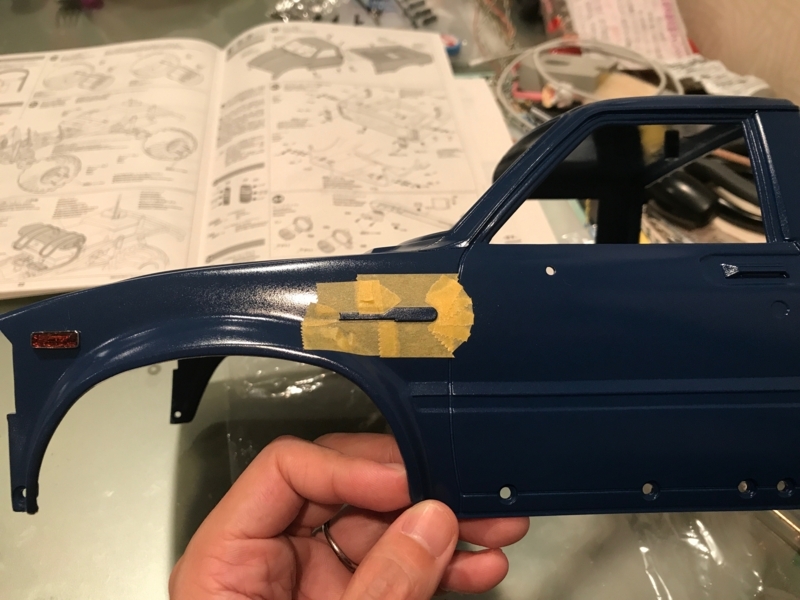

サイドのエンブレム部分はセミグロスブロックで筆塗り。マスキングを細かく切って、エッジはピンセットで抑える。スプレーで仕上げたボディへの筆塗りは、緊張する。

f:id:Engineer2002:20170619062115j:plain

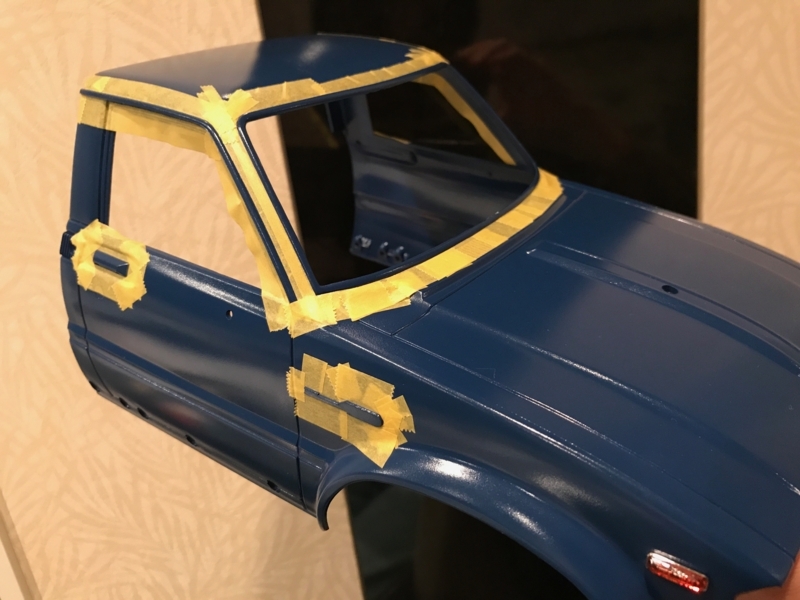

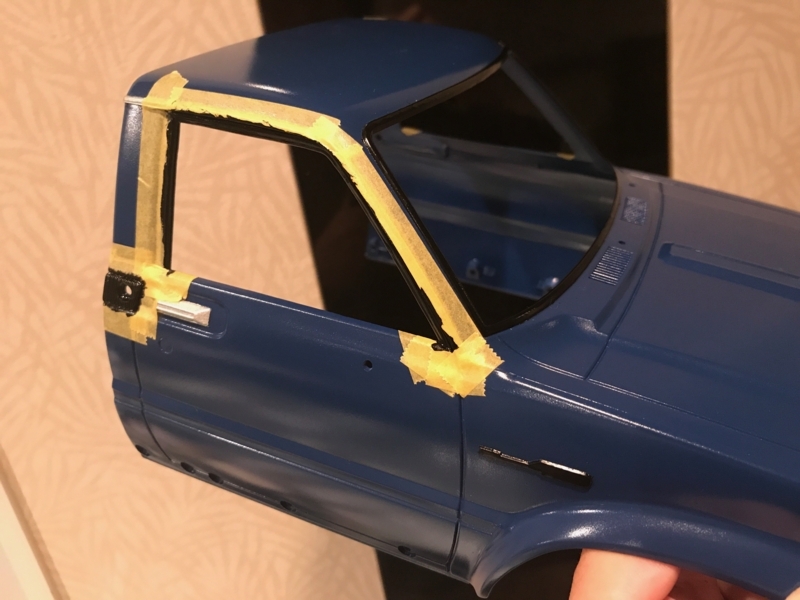

窓枠部分もマスキングして・・・。

f:id:Engineer2002:20170619062101j:plain

ロームシルバー部分を塗ってから、セミグロスブラック部分を塗るためにマスキング。とにかく手間がかかる。

f:id:Engineer2002:20170619070200j:plain

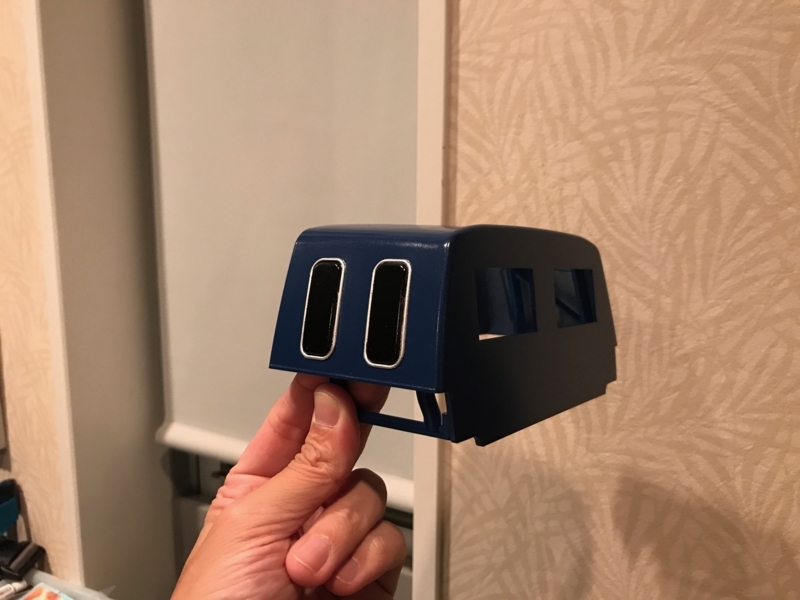

キャブ部分も細かくマスキングして塗り分け。これでようやく、長い長いマスキング&筆塗りが終わった・・・。

f:id:Engineer2002:20170619070149j:plain

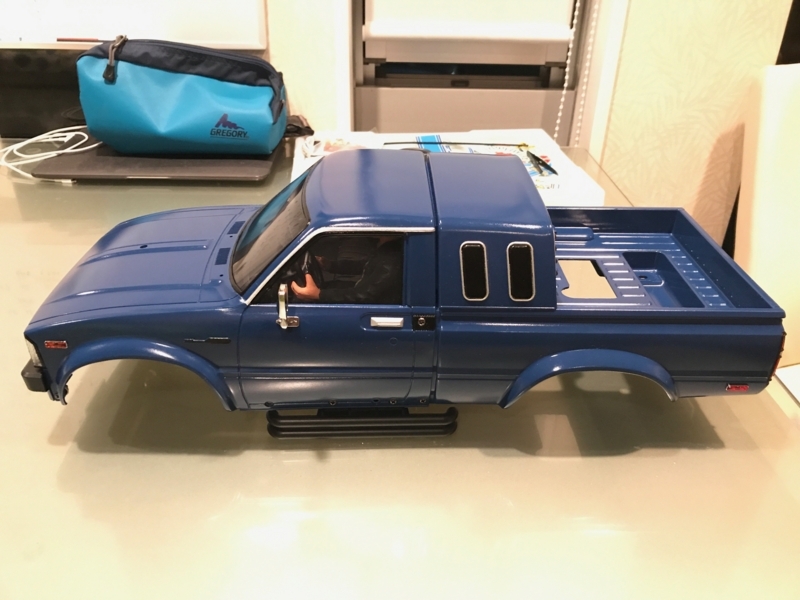

ボディを合体!いい感じ!デカールなしでもいける。

f:id:Engineer2002:20170619070137j:plain

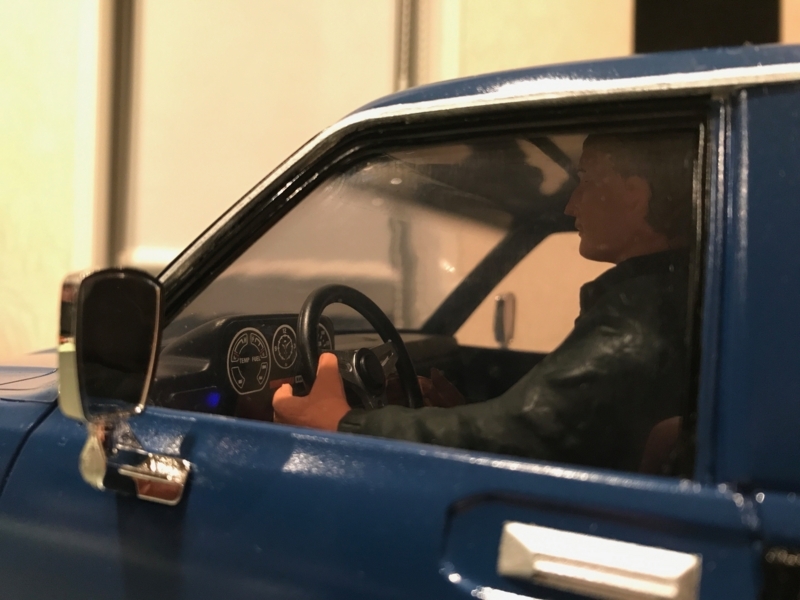

おじさんもちゃんと窓から見える。いい車乗ってるな〜、おじさん。

f:id:Engineer2002:20170619070127j:plain

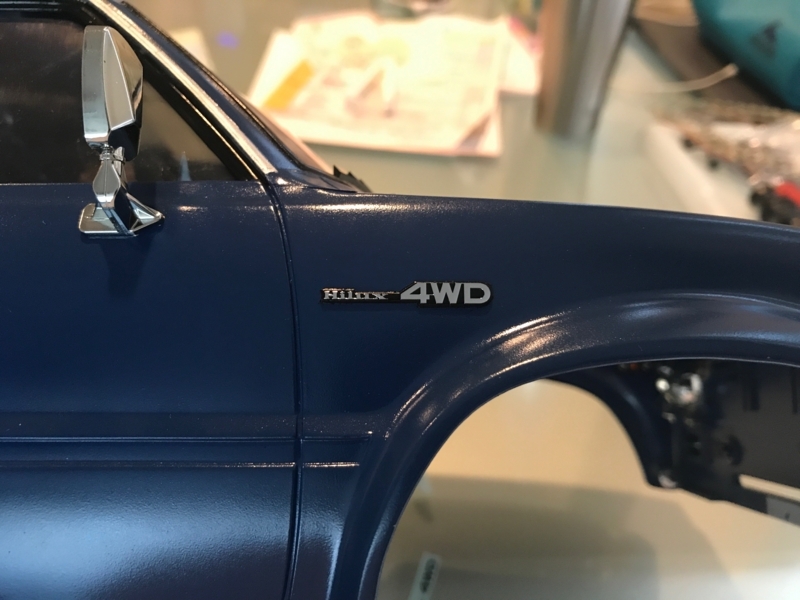

サイドのエンブレムは、メタリックシールでペタッと貼るだけ。

f:id:Engineer2002:20170619070106j:plain

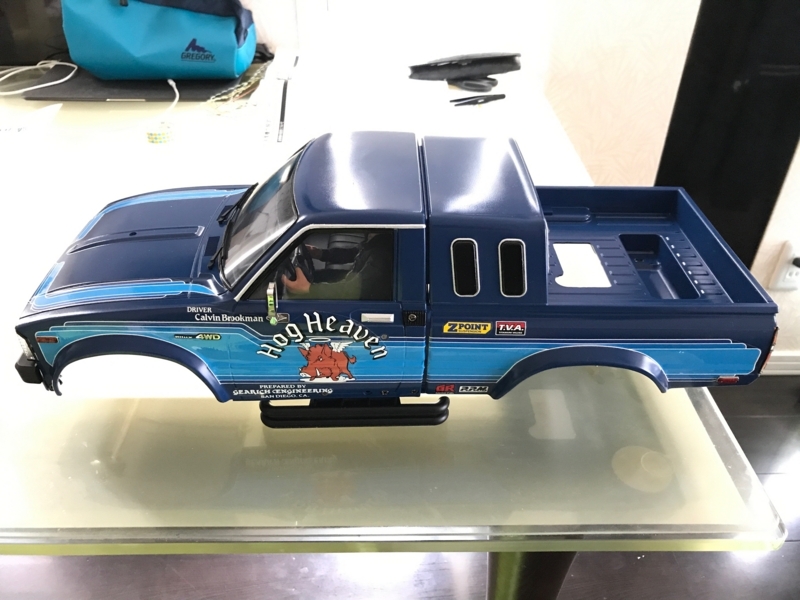

デカールを切って貼って、ボディ完成!・・・しかし実は、LEDライトの取り付けがまだ残っている。ここで謎の約1ヶ月放置(笑)。

f:id:Engineer2002:20170619070702j:plain

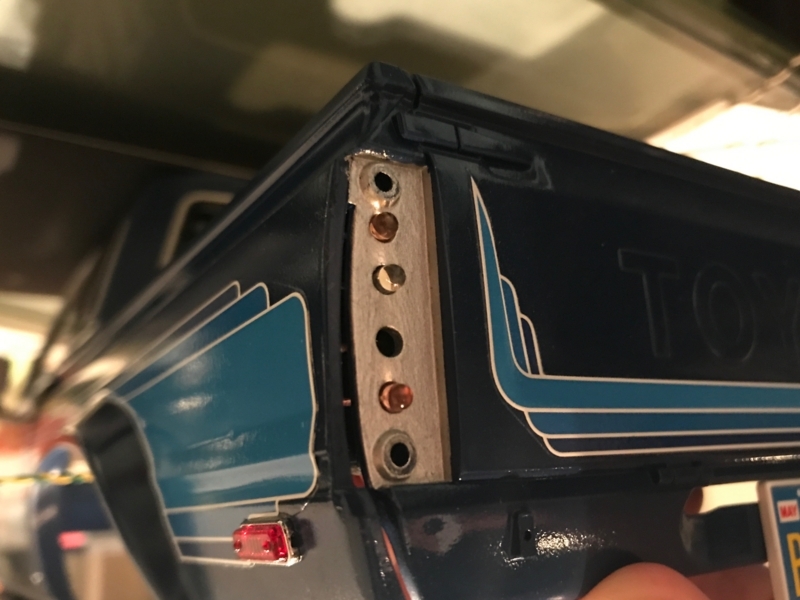

あとちょっとなので、奮い立たせて製作再開。テールランプは上から順に、ウィンカーランプ、バックランプ、ブレーキランプ。

f:id:Engineer2002:20170619070652j:plain

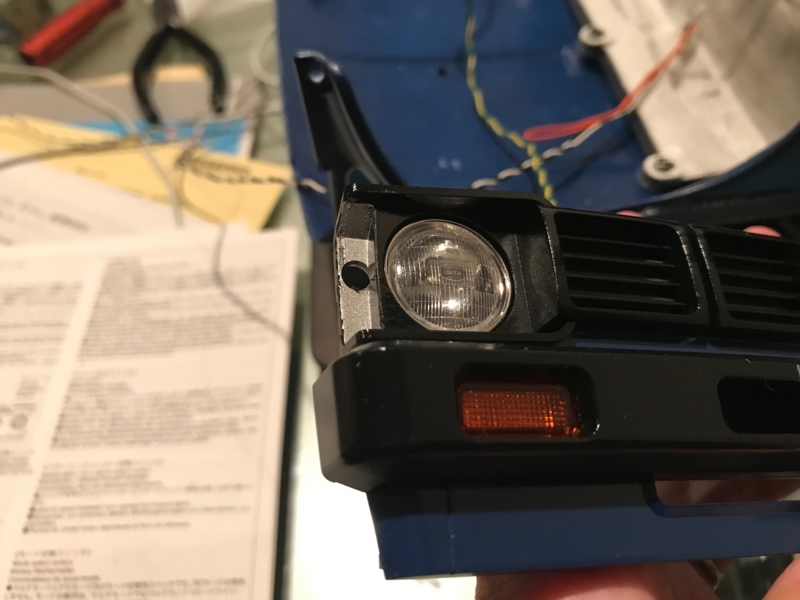

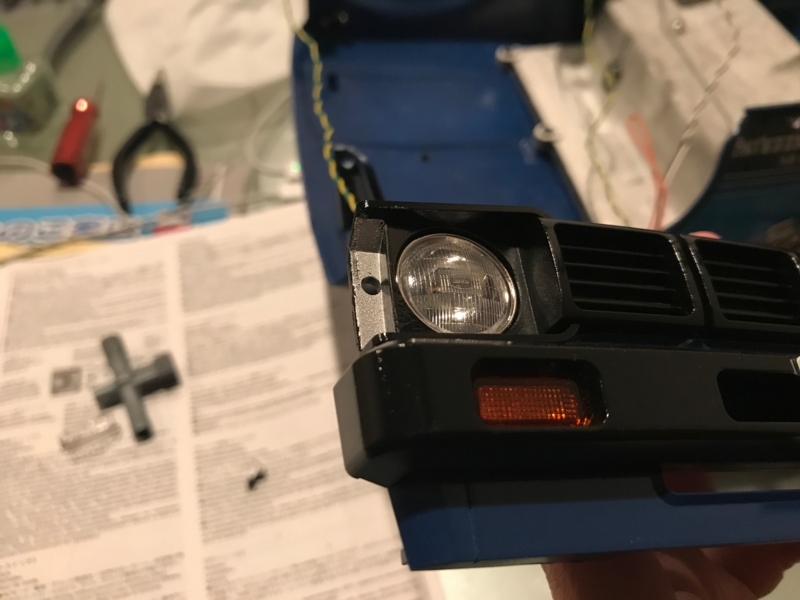

マルチファンクションユニットMFC-02には、フロントヘッドライト用に5mmの白色LEDが4つある。メインの穴は5mmだが、すぐ左の補助ライトには3mmの穴しか存在していない。困ったので・・・。

f:id:Engineer2002:20170619070642j:plain

穴を大きくした。LED自体も少し削る必要があるが、とりあえずなんとか事なきを得た。



というわけで次回、撮影をして締めくくろうと思う。

タミヤ ハイラックス Bruiser製作記 その2

前回は、ひととおり説明書どおりにシャシーの組み立てを行い、プロポを操作して前後左右に動く「ラジコンカーっぽいもの」が完成した。

やる気を充電したところで、「LEDライトコントロール」「スロットル開度にリンクするエンジン音・ホーン音・ウィンカー音」「エンジン始動中の車体振動を実現する振動ユニット」などをコントロールする、マルチファンクションユニットMFC-02の取り付けにかかる。Webで調べたところ、TDannyさんが取り付けノウハウを公開していたので、一部参考にさせていただいた。

https://www.tamiyarcforums.com/forum/showthread.php?4688-Mounting-the-MFC-02-Control-Unit-in-the-Tamiya-Re-Re-Bruiser

まずは、エンジンによる車体の振動を再現するためのバイブレーションユニット。これは、メカボックス内部に取り付ける。穴を開ける位置を決めて、2.5mmのピンバイスで穴開け。

f:id:Engineer2002:20170409100549j:image

両面テープとビスで、しっかり固定。

f:id:Engineer2002:20170409100604j:image

次に、コントロールボックス。これはTDannyさんのようにアルミ板のステーを製作することが出来ないので、廃品利用で取り付けステーをワンオフで製作してみた。

f:id:Engineer2002:20170409101409j:image

ステー取り付け部に、スペーサーが必要なことが判明したので、余った部品をチョッキン。

f:id:Engineer2002:20170409101919j:image

試行錯誤で、時間がどんどん過ぎて行く。しかし、これがまた楽しい。上手くいくかどうかは、全て自分次第。上手くいかなくても、どうすれば上手く行くか、ヒントが得られたら万々歳。目の前のことに熱中して、ひたすらヤスリで削ったり。時間が飛ぶ感覚。その後に得られる達成感こそ格別の味わい。

f:id:Engineer2002:20170409101948j:image

コントロールボックスにステーを合体。コントロールボックス自体もヤスリで突起を削った。

f:id:Engineer2002:20170409102014j:image

コントロールボックスの取り付け完了。裏から見るとこんな感じ。

f:id:Engineer2002:20170409102132j:image

上から見るとこんな感じ。結構しっかり固定されているので、満足。

f:id:Engineer2002:20170409102149j:image

バイブレーションユニットが入ったメカボックスとコントロールボックスの取り付けまで完了した状態。道のりは長い。

f:id:Engineer2002:20170409102213j:image

MFC-02とモーターの接続は、ハイラックスハイリフトのモーターなら無加工で出来るとのことだか、お金をかけるよりも手間をかけよう、ということでハンダ付けすることにした。長さもちょうど足りそうなので、端子ギリギリでチョッキン。

f:id:Engineer2002:20170409103308j:image

被覆を外して、より合わせたら、ハンダをジューッと流し込む。

f:id:Engineer2002:20170409103337j:image

絶縁チューブを加熱して完了。

f:id:Engineer2002:20170409103351j:image

さて、MFC-02本体と受信機の取り付けだが、これもTDannyさんのようにアルミ板のステーを製作せずに済む方法で取り付けたい。プラ板や、余ったポリカ板などで試行錯誤した結果・・・。バッテリーボックスに両面テープで固定するだけで充分なのでは?ということに気がついた。

f:id:Engineer2002:20170409103248j:image

そして受信機までも、両面テープで本体に固定するだけで、キレイに収まった。スッキリ。

f:id:Engineer2002:20170409103406j:image

残りはスピーカーの固定だが、これはボディのキャブ部分に収めたいので、後回しとする。シャシーはこれにて終了!

いよいよ次回はボディ製作。じっくりのんびり、楽しみながら進めていきたい。



タミヤ ハイラックス Bruiser製作記 その1

ついに買ってしまった。

f:id:Engineer2002:20170409085058j:image

タミヤ製ラジコンカーの中でも、デカくて高くて歴史の長いBruiser。ラジコンカー全体で見ても、スケールモデルとしては間違いなくトップクラスのリアリティとメカニズムと組みごたえを味わえるらしい。

これまで組んだラジコンカーは、オンロードツーリング、レーシングマスター、F1、ドリフト、オフロードバギー、コミカルビッグタイヤなど、幅広いカテゴリーに手を出してきたが、今回は少し毛色の違う、スケールクローラーに挑戦してみようと思う。しかし果たして、Bruiserを最後まで組み立てることが出来るのだろうか。期待と不安が入り混じる中、早速製作にとりかかろう。いざ開梱。

f:id:Engineer2002:20170409090026j:image

合金製のアクスルハウジングがスケール感バツグン。出来上がったら、車体の裏から眺めてみたい。

取説どおり、Aから始める。

f:id:Engineer2002:20170409090903j:image

まずはラダーフレーム。おそらくこれも実車に忠実なのであろう。明らかにこれまで製作したラジコンカーとはひと味違う。大人のラジコンカーだ。

f:id:Engineer2002:20170409090515j:image

フレーム完成。次は、前後の車軸だ。デフギヤを組んで、アクスルハウジングに収める。素晴らしい工作精度。さすがタミヤ

f:id:Engineer2002:20170409090604j:image

フロント側には、ステアリングナックルを取り付ける。

f:id:Engineer2002:20170409090639j:image

ナックルの内側と、アクスルハウジングの外側が少し接触して、ステアリングが渋い。ムムッ。よく見ると、アクスルハウジングに金属のバリか残っていたので、ヤスリでキレイにする。これで問題なし。

f:id:Engineer2002:20170409090706j:image

さて、Bに進もう。板バネとオイルダンパーで、車軸を車体に取り付ける工程だ。

f:id:Engineer2002:20170409090957j:image

リアのアクスルブラケットを、6mmの位置で接着する。

f:id:Engineer2002:20170409090733j:image

フロント側は7mm。取説の指示どおり。

f:id:Engineer2002:20170409090754j:image

板バネとアクスルを、車体に取り付け完了。

f:id:Engineer2002:20170409090835j:image

ダンパーをサクッと組み上げて・・・

f:id:Engineer2002:20170409091013j:image

ホイールハブの取り付け完了。めちゃリアル!

f:id:Engineer2002:20170409091021j:image

ではCに進もう。3段変速トランスミッションの組み立てと取り付けだ。

f:id:Engineer2002:20170409091037j:image

苦労したのが、遊星ギヤ。長さ12mmのビス6本を均等に締めるのだが、キツくてネジがなめってしまいそうになる。そこで秘密兵器、タッピングドリルの登場。事なきを得た。

f:id:Engineer2002:20170409091052j:image

トランスミッションの組み立ては・・・楽し過ぎて、写真撮るのをすっかり忘れてしまった。というわけで、取り付け完了!

f:id:Engineer2002:20170409091120j:image

工程Dは、サーボやアンプが入ったメカボックスとタイヤの取り付け。取説にない方法でMFC-02を取り付けるので、ここの工程は長くなりそうだ。とりあえず、取説どおりにメカボックスを作成。

f:id:Engineer2002:20170409091143j:image

メカボックスとタイヤを取り付けて、とりあえず動くものが完成。テスト走行で、これまで費やした時間を思い返しながら、達成感に浸る。

f:id:Engineer2002:20170409091154j:image

とりあえず今回はここまで。次回は、LEDライト・音・振動を司るマルチファンクションユニットMFC-02を、取説にない方法で、試行錯誤しながら取り付けてみようと思う。
